Polymer-tech SolutionsTM

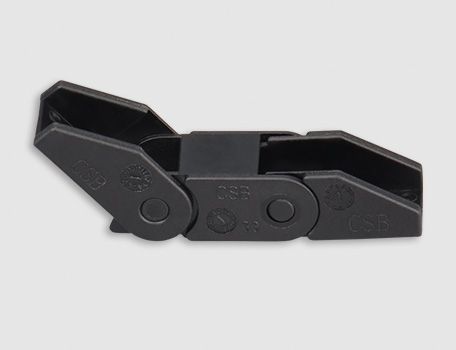

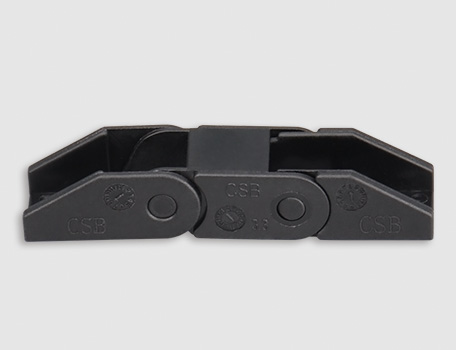

C01.10微型塑料拖鏈體積極小，基于一片式設計重量輕特別適用于高速運動。C01.10微型塑料拖鏈適用于較小安裝空間，多種尺寸規格可選。
● 長期使用溫度：-40/+120℃
● 內高Hi：10 mm
● 內寬Bi：10-30 mm
● 彎曲半徑R：18-38 mm
● 節距Pitch：20 mm
 | 架空長度 | ≤ 0.55m | 速度/ 加速度 FLG | ≤ 20 [m/s] / 200 [m/s2 ] | |
滑行距離 | 不適用 | 速度/ 加速度 FLB | ≤ 3 [m/s] / 6 [m/s2 ] | ||
豎直懸掛 | ≤ 5m | 滑行速度/ 加速度 | ≤ 3 [m/s] / 10 [m/s2 ] | ||
垂直站立 | ≤ 0.5m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 0.5m | 阻燃等級 | UL94 HB |
扭轉并卡合 扭轉并分開
*如果安裝空間受到限制請咨詢CSB?.
| R | 018 | 028 | 038 |
| H | 48 | 68 | 88 |
| D | 54 | 64 | 74 |
| K | 100 | 130 | 160 |
*實際安裝高度：HF=H+10mm（負載 0.2kg/m)

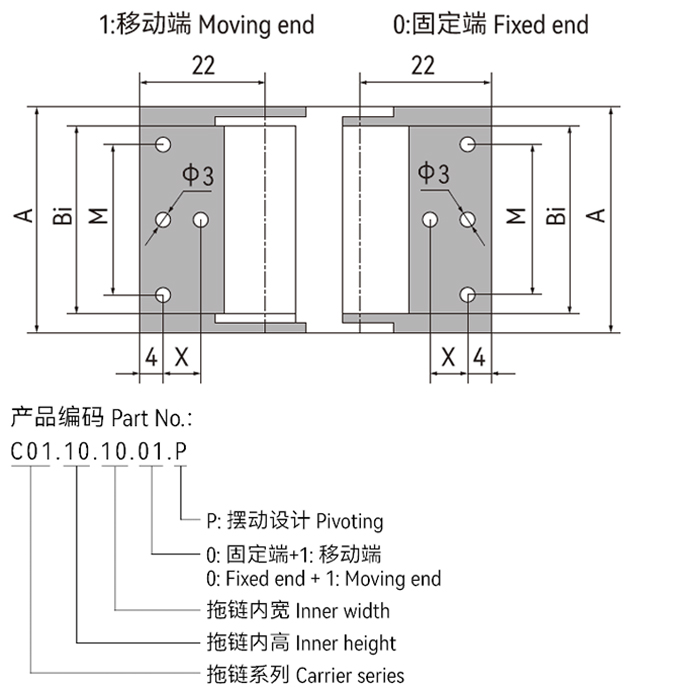

*C01.10拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式
*推薦架空長行程拖行應用
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
